CR-600シリーズ

シーアール ロッピャク シリーズ

クリーンルーム用真空ガス充填シーラー

 

クリーン度クラス1000対応 

 

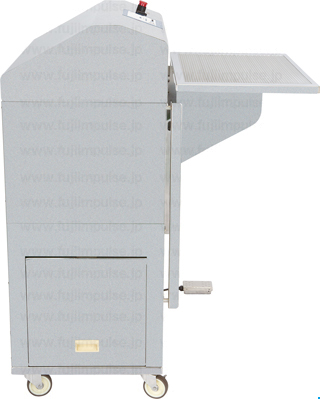

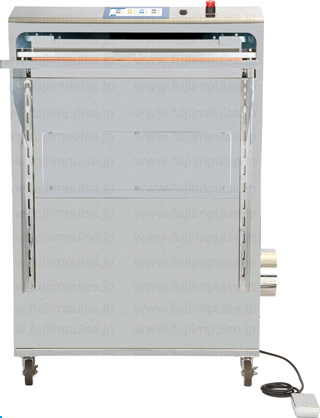

このページに掲載している写真は全てCR-600です。

 

 

 

 

 

 

 

 

 

 

 

掲載カタログ
＝No.0011：クリーンルーム用真空ガス充填シーラーカタログ（作成予定）

 

主な特徴

用途・特長：クリーンルーム用真空ガス充填シーラー
操作方法：電動・エアシリンダー駆動
包装形態：シール専用&真空&ガス充填
機種選定目安使用回数/日：電動・エア駆動＝1000袋以下
袋サイズ（最大）：60 cm以下
フィルム推奨厚み（2枚以上あわせての合計）：

CR-600-5/10

0.3 mm以下（PEフィルム合計厚み）

CR-600-10W

0.4 mm以下（PEフィルム合計厚み）

---

 

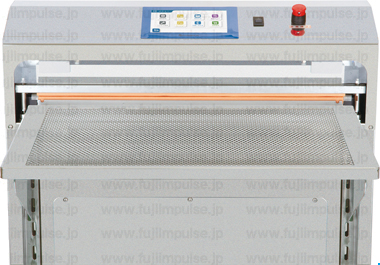

■CR-600シリーズの概要

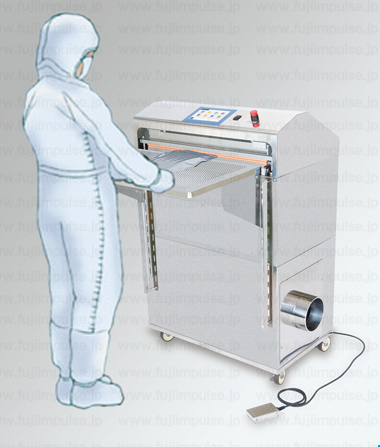

富士インパルス；クリーンルーム用シーラーのフラッグシップモデルとなるCR-600シリーズは「クリーン度クラス1000」に対応し、クリーンルーム内での包装に求められる様々なニーズに対応すべく開発した製品です。
また、弊社が開発したオンパル（＝加熱温度コントロール機能）を標準搭載し、高精度なシーリングを行うことが可能です。
CR-600シリーズは「クリーンルームにおけるシーリング需要」への富士インパルスの一つの回答とも言える製品です。

---

 

■ クリーン度クラス1000対応 

 

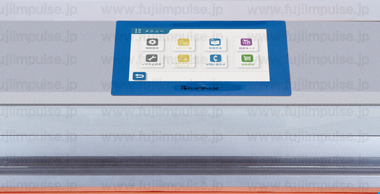

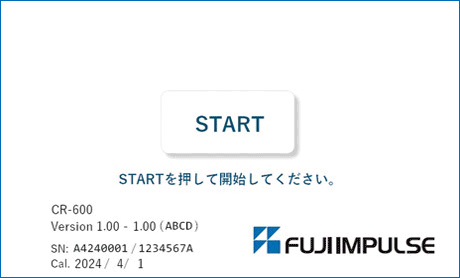

■ 7インチワイドカラー液晶モニタのコントロールユニットを標準装備

 

 

 

 

コントロールパネルでの各設定画面は直感的に操作でき、設定操作の煩わしさを軽減します。
目的画面への移動操作工程を減少させました。
「漢字、ひらがな」「画像」の表示が可能で、数値入力はテンキーで行えます。
その他にも
消耗部品情報の確認ができ、
トラブル発生時にエラー原因やトラブル対処方法などの確認が可能です。

 

 

・ コントロールパネルの各例示画面の静止画はこちらからご覧いただけます 

・ CR-600は英文仕様に対応しています。
コントロールパネルの英語表記サンプルをこちらからご覧いただけます 

 

※ コントロールパネルのデザインはお知らせせず、変更する場合があります。

 

脱気やガス充填などの「作業方法の選択・設定」「脱気方法の選択・設定」「作業条件の登録」、「ガス充填方法・回数などの設定」を、コントローラーで行います。各設定は、液晶画面をタッチする操作で簡単に行えます。

 

■ 加熱温度コントロール機能（オンパル）  を標準装備

　

シール加熱温度：90～200 ℃、シール冷却温度：60 ℃～加熱温度設定値　の範囲で設定ができます。

 

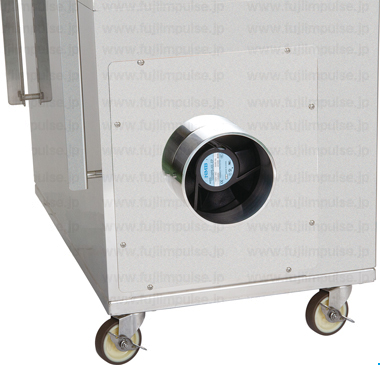

■ 排気ファンを標準装備

本体内部の粒子を排気ファンに集塵し、ダクトから排出します。

 

 

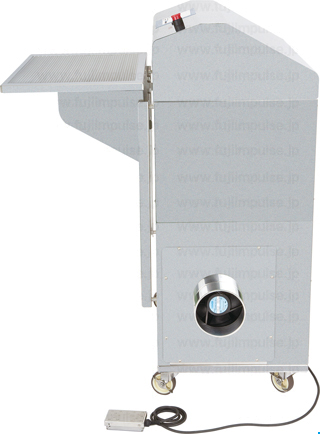

■ 集中排気ダクト用フランジを標準装備

クリーンルームに設置したダクトをダクトフランジへ接続することでCR-600内で発生した粒子を外部へ排気することができます。

 

■ 摺動部 しゅうどうぶ の独立

稼動部品が互いに摺れることのない構造で、金属の微粉などが発生しません。

 

■ シリンダーの直引き加圧方式

 

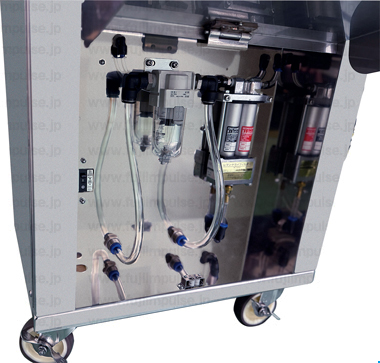

■ 内蔵フィルターを標準装備

ノズルより吸引した異物はこのフィルターに蓄積されます。
機械側面の凹凸をなくすためにフィルターを本体内部に内蔵しています。

 

 

■ HEPAフィルター（オプション）取付けで排気エア粒子をカットできます

 

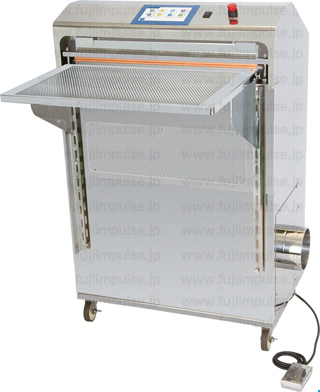

■ オールステンレスボディ

 

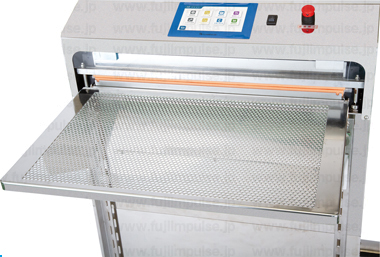

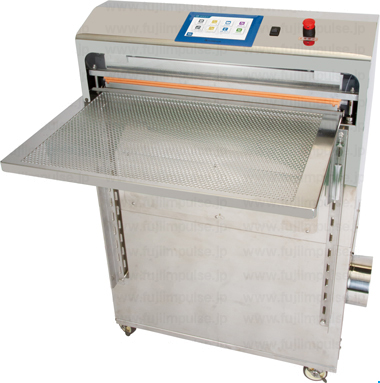

■ パンチングテーブル

テーブルには、パンチングテーブルを採用。

 

 

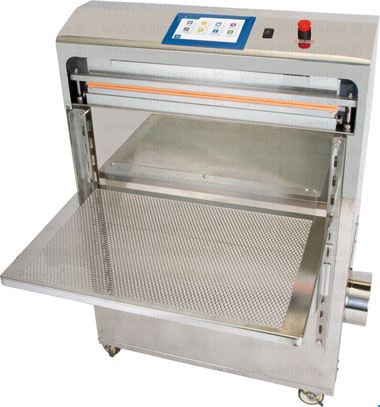

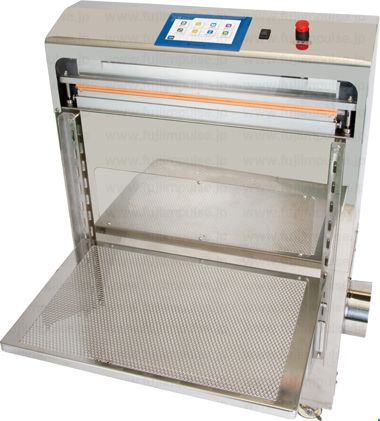

■ 簡単に高さ調整可能なテーブル

アングルに引っかけテーブルの高さを調整する固定方法を採用しています。

 

 

 

 

 

 

 

■ ヒーター断線時画面表示機能搭載

ヒーターが断線した場合は液晶画面表示で知らせます。

 

■ iヒーターを採用

熱源であるヒーターに熱膨張が低い素材を使用した「iヒーター  」を採用しました。伸びの少ないiヒーターを採用することでヒーターへの負担が少なくなり、ヒーター折れを軽減します。また、ヒーターと接触する温度センサーなどの周辺部品の高寿命化を図ることができます。

 

オプション

1 オプション・仕様変更1：エア源内蔵仕様: CP

コンプレッサー内蔵（ダイヤフラム式、DOA-P501-DB）
リリーフ弁設定圧力 0.3 MPa・吐出流量 31 L/min（ポンプ単体でのカタログ値）　
別途、ドレンチューブを出す必要があります

2 オプション・仕様変更2：HEPAフィルター仕様：HEPA

HEPAフィルタを通してクリーンルーム内に排気します
定期的なフィルタの交換が必要です

3 オプション・追加：テンションノズル：TN

2本のノズルがセットした袋（口部分）を横方向に引張り、袋を左右に張った状態ですることができ、シワを作らずシールすることができます。

 

安全対策

■ 動作安全対策

■ 過熱防止装置

・ ヒーターに対する通電が約3.5秒以上続くと加熱回路を遮断し、初期状態に戻してコントローラーでエラー表示を行います

・ 温度センサーと温調器によりヒーター部が250 ℃以上になると加熱回路を遮断し初期状態に戻してコントローラーでエラー表示を出します

・ 3秒以上通電しているにもかかわらず設定温度に達しなかった場合、初期状態に戻してコントローラーでエラー表示を出します

 

■ 安全マイクロスイッチ

・・・シールバーが開いている時（内部マイクロスイッチが押されていない時）は、加熱回路が遮断されており、トライアックモジュールが故障（短絡）していてもヒーターに通電はされません

 

■ レバー駆動方式

・・・レバー下降時はスプリングにて下降し、シール時には¢ 80シリンダー出力を使用しています

 

■ 異常時復帰操作

・・・チャックバー下降時にフットスイッチから足を離すとチャックバーが上がります

 

■ 異常感知自動復帰

・ チャックバー下降時に異物（指など）を挟んで次の動作に移れない場合、4秒後に初期状態に戻してコントローラーでエラー表示を出します

・ シールバー下降時に異物（指など）を挟み、次の工程に移れない場合、1秒後に初期状態に戻してコントローラーでエラー表示を出します

 

■ 非常停止

・・・作業時に非常停止ボタンを押すと電源回路が遮断され、シールバーが初期状態に戻ります

 

■ 異常検知/表示機能

■ ヒーター断線感知

・・・加熱時、ヒーター断線などで通電を確認出来なかった場合、初期状態に戻してコントローラーでエラー表示を行います

 

■ 加熱制御異常時1

・・・加熱時、温度上昇を感知できなかった場合、初期状態に戻してコントローラーでエラー表示を行います

 

■ 加熱制御異常時2

・・・作業時に非常停止ボタンを押すと電源回路が遮断され、シールバーが初期状態に戻ります

 

■ 冷却制御異常時

・・・冷却中にトライアックモジュールが故障（短絡）して加熱状態が発生した場合、またはセンサー部分に隙間などが生じて冷却中に温度上昇を感知した場合、初期状態に戻してコントローラーでエラー表示を行います

 

■ 動作中の異常

・・・各種動作中の異常発生により、各センサーの入力が確認出来なかった場合、初期状態に戻してコントローラーでエラー表示を行います
