Fi-400Y SBシリーズ、Fi-600Y SBシリーズ





シール幅2.5 mm;2本仕様(中間カット)
シール幅5 mm;2本仕様(中間カット) があります。

アイコンの解説

Fi-400Y SBシリーズ、Fi-600Y SBシリーズ

エフアイ ヨンヒャクワイ エスビー シリーズ、  エフアイ ロッピャクワイ エスビー シリーズ

特殊製袋用・電動シーラー

チュ-ブ状フィルムのシールや製袋加工に。

Fi-400Y SBの使用イメージ

Fi-400Y SB使用イメージ写真

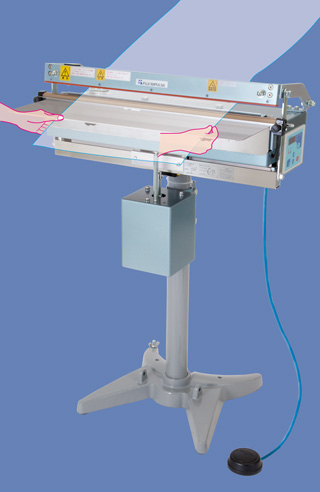

Fi-600Y SBの使用イメージ

Fi-600Y使用イメージ写真

Yシリーズ使用例の写真

Fi-400Y SB

Fi-400Y-5 SBの写真

Fi-400Y SB: 標準テーブル取付例の画像
Fi-400Y SB: 特殊テーブル取付例の画像
は こちら からご覧いただけます

Fi-600Y SB

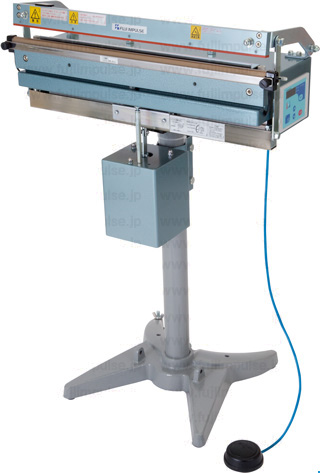

Fi-600Y-5 SBの写真

Fi-600Y SB: 標準テーブル取付例の画像
Fi-600Y SB: 特殊テーブル取付例の画像
は こちら からご覧いただけます

掲載カタログはございません

特殊製袋用シーラーには
足踏み式の「Fi-400Y PKシリーズ、Fi-600Y PKシリーズ」がございます。
足踏み式:特殊製袋用シーラー製品情報

主な特徴

用途・特長:特殊製袋用電動シーラー
操作方法:電動
包装形態:シール専用
機種選定目安使用回数/日:電動=3000袋以上
袋サイズ(最大):40、60 cm
最新タイプ:Jタイプ
包装可能な包材(2枚以上あわせての合計)

片側加熱タイプ

PE : 0.4 mm、

PP : 0.3 mm、

NY : 0.3 mm、

PVA : 0.3 mm、

その他ラミネート : 0.4 mm

上下加熱タイプ

PE : 0.6 mm、

PP : 0.4 mm、

NY : 0.4 mm、

PVA : 0.4 mm、

その他ラミネート : 0.5 mm


Fi-400Y SBシリーズ、Fi-600Y SBシリーズの概要

Fi-400Y SBシリーズ、Fi-600Y SBシリーズはフィルムがシール部を通過でき、袋端以外のシールが可能で、角底製袋加工などにも利用していただくことができる電動シーラーです。また、
多彩なせいひんバリエーションを持ち、食品から工業製品まで幅広い用途でご活用いただいているロングセラー製品です。

フィルムがシール部を通過し、袋の中央部にシールが出来ることを表すイメージイラスト

各底製袋のイメージイラスト


簡単な操作

コントロールユニット(タイマー)のボタンを押して加熱時間などを設定します。
各設定はモード切替により設定できます。
使用される包材に応じたシール条件を設定後、「自動連続運転」とエアペダルを踏む「マニュアル運転」が選択できます。

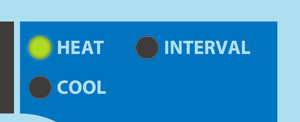

コントロールパネル各部解説のイラスト

 以下の使い方の解説はご購入前のご検討サポートとして、製品の操作方法を簡単に紹介しています。
ご購入後、製品をご使用になる場合は必ず「取扱説明書」をよくお読みいただきご使用ください。

1 コントロールユニットで「加熱時間」「冷却時間」「連続運転・運転間隔時間」等を設定します。

操作方法:コントロールパネル各部解説のイラスト

操作方法:コントロールパネル各部解説のイラスト

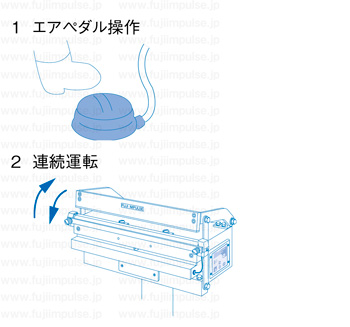

2 シール部に袋をセットし、エアペダルを踏む操作を行います。
連続運転の場合は設定した時間に応じてシール部に袋をセットします。

操作方法:エアペダルを踏む、テーブルスイッチ板を押さえる、連続運転のイメージイラスト

もう少し詳しくご紹介「Fi-400Y SB, Fi-600Y SBシリーズ:製品操作方法(取扱説明書PDFより抜粋) 」

豊富な製品バリエーション

多彩な袋の大きさ(幅)、厚さ、材質に対応できる豊富な製品バリエーションを取り揃えています。
シール長さは400、600 mm。
シール幅は2、 5、 10 mmの製品があります。
厚さ0.3 mm(重ね合わせ合計数値)までの包材のシールができる片側加熱タイプ
厚さ0.4 mm(重ね合わせ合計数値)までの厚手袋、ラミネート袋に対応できる上下加熱タイプがあります。
上下加熱タイプは、厚手袋やガゼット袋などにも対応します。

カッター機構付:YCタイプ

余分な袋(フィルム)端のカットができるカッター機構を装備しています。チューブ状フィルムのシール後、カッターノブを左右にスライドさせてカットを行います。

カッターノブを左右にスライドさせてカット作業を行う解説用の写真

上写真はFi-400Yタイプ(足踏み式)です

カッター機構のイメージイラスト

中間カットタイプ:5C、10Cタイプ

シールの中央位置をカットヒーターで断ち切り、シール作業とチューブ状フィルムの切り離しをシールと同時に行う製袋作業でご利用いただけます。

中間カットシールのイメージイラスト

溶断シール、カット+シール、中間カットシールのイメージ_イラスト

水色部分が熱溶着される箇所と幅のイメージです。

10 mm上下加熱仕様機は組紐ヒーターを採用

Fi-400Y SBシリーズ、Fi-600Y SBシリーズの「シール幅10 mmの上下加熱仕様機」製品名称の末尾が「10WK」の製品には組紐ヒーターを採用しています。

組紐ヒーターは、ニッケルクロム(NiCr)の細線を組紐状に編んで造った、フィルムの大きな段差も吸収する柔軟性の高さが特徴であるヒーターです。
従来のリボンヒーターと比較して段差の大きな袋(ガゼット袋など)でもヒーターの縁の形状が丸い特性から"エッジ切れ"の無い、丈夫なシールを行うことが可能で、繰り返して使用しても傷がつきにくい構造を持ち、耐久性の高いヒーターで厚手フィルムやラミネート袋、厚手ガゼット袋のシールに対応します。

組紐ヒーター拡大写真

下写真はFA-300-10Wでの取り付け例です

組紐ヒーター取り付け例の写真

オプション

多彩なテーブルを用意 作業環境に合わせて選択できます。

お客様の作業環境や製品に応じて各種のテーブルをオプション品として用意しています。

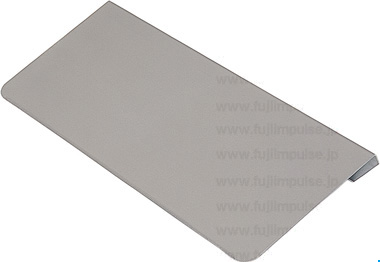

400標準テーブル

400Y標準テーブルの写真

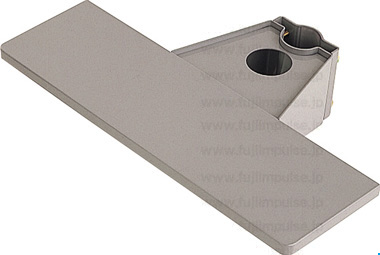

600(特殊)テーブル

600特殊テーブルの写真

安全対策

過熱防止

ヒーターに対する通電状態が連続して続く場合、加熱開始から4秒以内に電源スイッチがOFFになり、電源が遮断されます。

シール部指はさみ防止

指や異物などがシール部に挟まれた場合、エラーが表示され、圧着レバーが初期状態に戻ります。

 幼児などの細い指の場合は圧着レバーが降りきってしまう場合があります。
