製品操作方法
OPLシリーズ

スタンド使用例

このページのご利用上の注意

1. ご購入前のご検討サポートとして、製品の操作方法を簡単に紹介しています。
製品をご使用になる場合は必ず「取扱説明書」をよくお読みいただきご使用ください。

2. このページに掲載している操作方法は現行製品の「OPLシリーズ 」が対象となります。

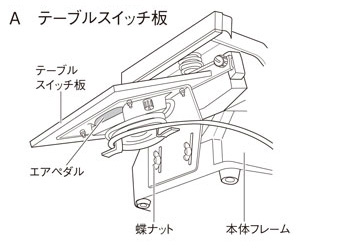

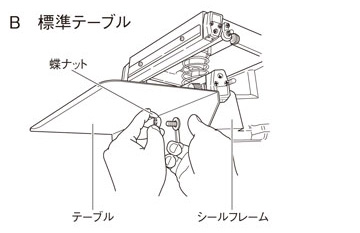

1. テーブルを取り付ける

必要に応じて「テーブルスイッチ板※1」「標準テーブル※2」「特殊テーブル(オプション品)」を取り付けてください。

※1=OPL-200,OPL-300シリーズだけへ取り付け可能です。

※2=OPL-450-5だけに標準装備しています。

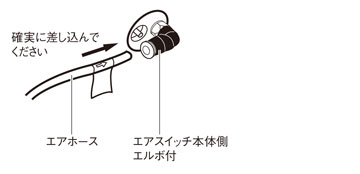

2. エアホースを差し込む

エアペダルホースをエアスイッチ本体側のエルボに確実に差し込んでください。

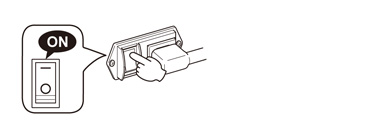

3. 電源スイッチON

共通フレーム横の電源スイッチを押してONにするとコントロールユニットのディスプレイ表示の文字が点灯します。

4. 操作方法の選択

コントロールユニットの「連続運転ON/OFF」ボタンでマニュアル操作か連続運転かの選択ができます。OPL-200、OPL300シリーズのマニュアル操作は「テーブルスイッチ板操作」も選択できます。

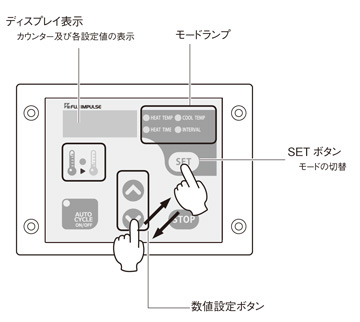

5. コントロールユニットでシール条件の設定

コントロールユニットで加熱温度・加熱時間(加熱温度保持時間)・冷却温度・運転間隔時間を設定します。
袋(フィルム)の材質、厚さなどにより設定値は変わりますので、異なる袋(フィルム)を使用される時はその都度設定してください。

SETボタンを押すと

カウンター数→加熱温度→加熱時間(加熱温度保持時間)→冷却温度→運転間隔時間

の順にディスプレイに表示されます。

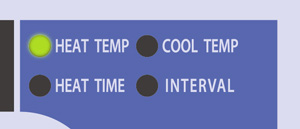

上イラストはHEAT TEMPが点灯したときのイメージです

表示させたモードのランプが点灯します。どのモードのランプも点灯していない時はカウンターモードに設定されている時です。

・ 加熱温度の設定

・ SETボタンを押し、モードランプのHEAT TEMPが点灯していることを確認します。
▲、▼ボタンを押して数値を加減し設定します。[60~250℃の範囲]

・ 使用される包装フィルム(袋)の材質により適切なフィルム溶融温度は異なります。

・ シールができる最低の温度に設定します。

・ 加熱時間(加熱温度保持時間)の設定

・ SETボタンを押し、モードランプのHEAT TIMEが点灯していることを確認します。
▲、▼キーで数値を加減して設定します。[0.0~5.0秒の範囲]

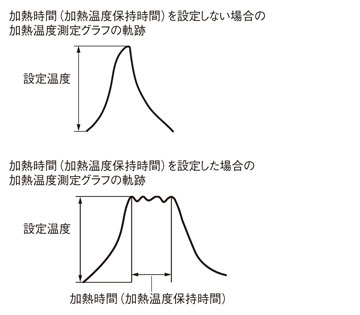

・ 温度制御における加熱時間(加熱温度保持時間)とは設定された温度を維持させる時間のことで、通常は、加熱時間(加熱温度保持時間)を設定しなくても(加熱時間を0.0秒にしても)シールはできます。
包装フィルム(袋)に厚みがあり、加熱温度を上げてもシールができない場合やシールができてもフィルムがダメージを受けている場合などに加熱時間(加熱温度保持時間)を設定する効果が期待できます。

・ 冷却温度の設定

・ SETボタンを押し、モードランプのCOOL TEMPが点灯していることを確認します。
▲、▼キーで数値を加減して設定します。[40~250℃の範囲]

・ 冷却温度は充分にとってください。

・ 連続運転・運転間隔時間の設定

・ SETボタンを押し、モードランプのINTERVALが点灯していることを確認します。
▲、▼キーで数値を加減して設定します。▲、▼キーで数値を加減して設定します。[0.1~5.0秒の範囲]

・ 連続運転モードで使用する時だけ設定します。

6. 選んだ操作方法でシールを行う

1. エアペダル操作

袋をシール部にセットし、エアペダルを踏むと圧着レバーが降りて、シール工程に入ります。

2. テーブルスイッチ板操作

袋をシール部にセットし、テーブルスイッチ板の指定の位置(表示シールが貼ってあります)を軽く押さえると圧着レバーが降りて、シール工程に入ります。

3. 連続運転

コントロールユニットで設定した時間の間隔で圧着レバーが連続して降りてきます。
そのタイミングに合わせて袋をシール部にセットし、シール作業を行ってください。
「連続運転ON/OFF」ボタンをOFFにすると作動が停止します。


・ 作業が終了したら、必ず電源スイッチを押してOFFにしてください。

・ 長時間使用されない時は電源コードプラグをコンセントから抜いてください。
