Lシリーズ

60 cm1.2 m



調

アイコンの解説

i ヒーターについて

 このページに掲載しているコントローラー;パネルの画像は、全てはめ込み画像です。

脱気シールモデル:LNシリーズ製品情報はこちらから

Lシリーズ

エル シリーズ

電動・加熱温度コントロール長尺シーラー

加熱温度コントロールで大判袋のシーリング。

L-1000使用イメージの写真


LN-1000の写真

写真はL-1000です

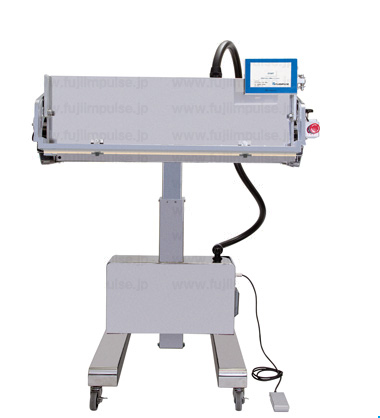

LNW-1000の写真

写真はL-1000です

掲載カタログ
=No.0022:Lシリーズカタログ

主な特徴:各製品共通の特徴

用途・特長:長尺シーラー
操作方法:電動・エアシリンダ駆動
包装形態:シール専用
機種選定目安使用回数/日:電動・エア駆動=1000袋以下
袋サイズ(最大):60 cm、80 cm、1 m、1.2 m
包装可能な包材(2枚以上あわせての合計)

片側加熱タイプ

PE : 0.4 mm、

PP : 0.3 mm、

NY : 0.3 mm、

PVA : 0.3 mm、

その他ラミネート : 0.4 mm

上下加熱タイプ

PE : 0.6 mm、

PP : 0.4 mm、

NY : 0.4 mm、

PVA : 0.4 mm、

その他ラミネート : 0.5 mm


Lシリーズの概要

Lシリーズは加熱温度コントロール機能を標準で装備する60 cm~1.2 mのシールができる長尺袋対応の電動タイプのシーラーです。
タイマーでご使用される袋に応じた加熱・冷却時間を設定した後、フットスイッチを踏むと言う簡単な操作で美しく、丈夫なシールができあがります。
シール部の角度、高さの調整が可能です。
また、お客様の様々なニーズに応じて必要な装備・機能だけを選択して取り付けいただけるよう多くの追加機能をオプションでご用意しました。


7インチワイドカラー液晶モニタのコントロールユニットを標準装備

上写真は脱気シーラー:LN-1000です

コントロールパネルでの各設定画面は直感的に操作でき、設定操作の煩わしさを軽減します。
目的画面への移動操作工程を減少させました。
「漢字、ひらがな」「画像」の表示が可能で、数値入力はテンキーで行えます。
その他にも
消耗部品情報の確認ができ、
トラブル発生時にエラー原因やトラブル対処方法などの確認が可能です。

コントロールパネルの各例示画面の静止画はこちらからご覧いただけます

 コントロールパネルのデザインはお知らせせず、変更する場合があります。

「作業方法の選択・設定」「シール条件の設定」「作業条件の登録」を、コントローラーで行います。各設定は、液晶画面をタッチする操作で簡単に行えます。

コントロールユニットは、シーラー頭部の高さ・角度の設定に応じて、コントロールユニットをお客様の使いやすいポジション・角度に変更することが可能です。

上写真は脱気シーラー:LN-1000です

コントロールユニットの各設定位置の静止画はこちらからご覧いただけます

加熱温度コントロール機能標準装備

オンパルロゴ

理想的なシール条件が設定できます
オンパルの最大の特徴は理想的なシール条件を設定・維持(保持)できることです。
加熱温度の設定は、高感度温度センサーによる温度管理とマイコンによる制御によって行われます。
気温や機械温度の上昇に左右されることなく、フィルムが溶ける温度で加熱(=シール)することができます。
シール加熱温度設定範囲:90~250 ℃
シール冷却温度設定範囲:60 ℃~シール加熱温度の範囲

 加熱温度の設定値より低い数値に設定してください。加熱温度に近すぎる数値に設定すると冷却されずにフローガラスシートなどの部品の寿命が短くなります。

任意の作業条件を10種類登録可能

作業条件入力画面

名称を付与できる(英数字のみ)作業条件を最多で10個登録できます。

iヒーターを採用

熱源であるヒーターに熱膨張が低い素材を使用した「i ヒーター 」を採用しました。伸びの少ないiヒーターを採用することでヒーターへの負担が少なくなり、ヒーター折れを軽減します。また、ヒーターと接触する温度センサーなどの周辺部品の高寿命化を図ることができます。

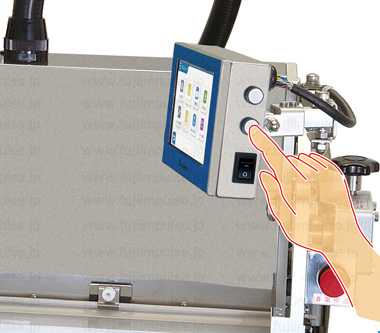

頭部高さ調整可能

包装内容物に応じて頭部の高さをコントロールユニット側面のボタン操作で電動調整できます。

・ 頭部垂直に設定した場合のシール部の高さ: 830~1400 mm

・ 頭部水平に設定した場合のシール部の高さ:1030~1600 mm

頭部高さ調整の解説写真

頭部高さ別静止画はこちらからご覧いただけます

頭部角度調整可能

包装内容物に応じて調整ハンドルを回転させ0~90 °の範囲で頭部の傾斜角を無段階調整できます。
粉末などの包装の時はシーラー頭部を下向きに調整することで粉末が袋の口からこぼれ出すことなくシール作業を行うことができます。

頭部傾斜角度調整の解説写真

頭部角度別静止画はこちらからご覧いただけます

集中排気

駆動用コンプレッサーおよび真空ポンプの排気エアを12 ¢(パイ)の5 mチューブより機械外部へ排出します。
真空ポンプの排気も別途φ12の5mチューブで接続します。

コンプレッサー別途必要

Lシリーズは機械を駆動させるために別途、エアコンプレッサーが必要となります。以下の能力を持つコンプレッサーをご準備ください。

適合コンプレッサー

0.75 kW 80 L/min 0.6 MPa以上

オプション

Lシリーズには、お客様の様々なニーズにお応えできるよう多くの機能をオプションでご用意しています。
また、お客様が必要な機能だけを選択・装着していただくことができます。

お選びいただいたオプションの名称記号が製品名称となります。
機番ラベルに記載された製品名称をご覧いただけば、装着しているオプションや製品の仕様を確認していただくことができます。

テンションアーム Option3

上下加熱機能 Option4

組紐ヒーター Option5

IoT機能 Option8IoT機能は2025年頃リリース予定です。

Lシリーズ;オプション 紹介ビデオ (1分20秒

製品型式名称例示

型式

シール長さ

オプション

シール幅

オプション



オプション

3

4

5

8



L

-

800



-

10





-



L

-

1000

T

-

5

W



-

i



L

-

1000

T

-

10



-



L

-

1000

T

-

5

W

K

-

i



L

-

1200

T

-

10

W

K

-

i

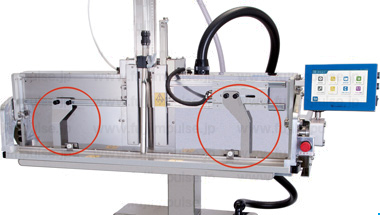

テンションアーム Option3

L-1000T-10

袋の両端にテンションアームを装着することで、シール行程においてテンションアームが左右に広がり、袋をピンと左右に張った状態にします。
左右に張られた状態でシールしますので、シワなどが軽減しシール仕上がりが美しく、シールミスの発生が減少します。

   テンションアームの取り付け解説写真

上写真は脱気シーラー:LN-1000です

上下加熱機能 Option4

L-1000-10W

厚手袋、厚手フィルムなどのシーリングには上下から袋に加熱を加える、上下加熱機能の装備をお薦めします。

組紐ヒーター Option5

L-1000-10WK

粉体のシールで安定性が高い

“シミュレーション温度制御方式”を採用し、組紐ヒーターの加熱の安定化が可能となり、粉体の噛み込みによるシール不良を発生させにくい組紐ヒーターをオプションで選択できます。

   組紐ヒーターの写真

   組紐ヒーター拡大写真

IoT機能 Option8

L-1000-10-i

IoT機能は2025年頃リリース予定です。

通信機能を活用して、ネットワーク環境に繋げ、シーラーの稼働状況、生産状況の管理、シーラー設定等の操作を離れた場所から行う事などが可能となります。
また、トラブル発生時にエラー原因やトラブル対処法を表示。QRコードを表示させ、お役立ち情報へのアクセスを案内するなどの機能を搭載します。

メニュー画面

安全対策

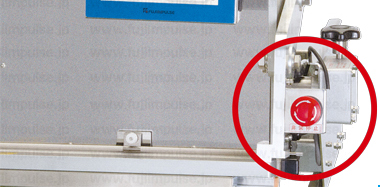

非常停止スイッチ装備

異常発生時、非常停止スイッチを押すと、電源回路が遮断され、レバーは初期状態に戻ります。

   非常停止スイッチ取り付け位置解説用の写真

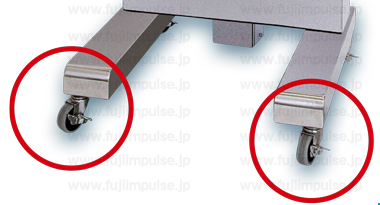

ロック機構付きのキャスター

ロック機構付きのキャスターを標準装備していますので作業場所の移動が楽に行え、作業場所を決定した後は安定した設置状態で作業を行うことができます。

   Lシリーズのキャスター装着位置解説用の写真
