加熱器 113型





L
5mm2

113型

イチイチサンガタ

加熱器

掲載カタログ=No.018

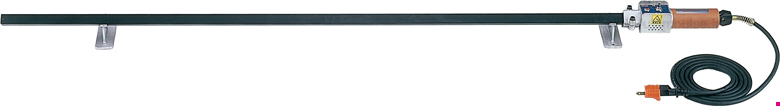

加熱器113型の写真

主な特徴

角型加熱器113型は塩化ビニール板等の板曲げ作業にお使いいただける製品です。
加熱部品である角パイプヒーターの外面にフッ素樹脂加工を施し、曲げ材料が加熱面に焼着しない構造を持ちます。
また、板曲げアールを小さく美しい線状に仕上げられるように、角形パイプヒーターを採用しています。
特にL形、コ形、ロ形曲げ加工の場合、アールが小さく、線状の美しい折曲げが行えます。
板の厚みが5 mm以上の場合は上下2本の加熱器で加熱させると容易に曲げ加工を行うことができます。

使い方

 以下の使い方の解説はご購入前のご検討サポートとして、製品の操作方法を簡単に紹介しています。
ご購入後、製品をご使用になる場合は必ず「取扱説明書」をよくお読みいただきご使用ください。

1 水平な面を持つ適切な床や作業台に角パイプ受け台を設置して、その上に113型を載せます。
加工される樹脂板に応じたワット数にスイッチを切り替えて、角パイプヒーターを加熱します。(詳細はご購入後「取扱説明書」をご覧ください)

操作方法:角パイプ受け台に113型を載せるの解説用イラスト

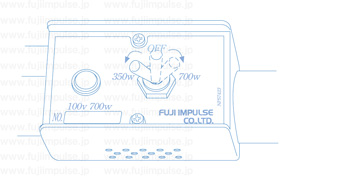

操作方法:樹脂板に応じたワット数にスイッチを切り替えるの解説用イラスト

2 曲げ加工を行う樹脂板を角パイプヒーターの上に載せます。

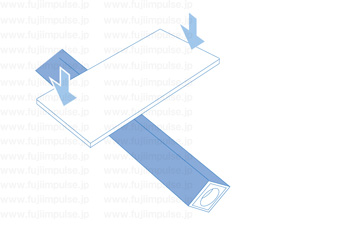

操作方法:樹脂板を角パイプヒーターの上に載せru
の解説用イラスト

3 角パイプヒーターとの接触面の樹脂板が加熱され、柔らかくなり色が少し変化します。
柔らかくなったヒーターとの接触面を支点に少しの力で板が曲がるようになります。

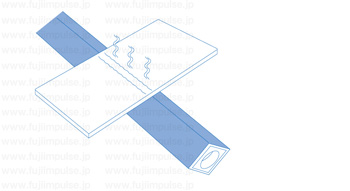

操作方法:樹脂板が加熱され、柔らかくなり色が少し変化するの解説用イラスト

4 角パイプヒーターと接触させていた面が外側になるように樹脂板を曲げます。

操作方法:角パイプヒーターと接触させていた面が外側になるように樹脂板を曲げるの解説用イラスト

もう少し詳しくご紹介「113型:製品操作方法 」

主な利用例

各種塩化ビニール類の溶接・加工・補修、各種容器作成(箱型タンクなど)、配管工事、ダクトライニング作成、変形継手作成、プラスチック製ディスプレイ作成、看板作成

仕様表

電圧 V

電力 W

加熱有効長さ mm

質量 kg

100

350 / 700

1200

1.8
