FR-450 SBシリーズ





アイコンの解説

FR-450 SBシリーズ

エフアール ヨンヒャクゴジュウ エスビー シリーズ

電動・アングル固定テーブル付きシーラー

FR-450 SB使用例の写真

FR-450 SBの写真

FR-450 SB 使用イメージの写真

掲載カタログはございません。

アングル固定テーブル装備シーラーには足踏み式の「FR-450シリーズ」がございます。
FR-450シリーズ製品情報はこちらです

主な特徴

用途・特長:アングル固定テーブル装備電動シーラー
操作方法:電動
包装形態:シール専用
機種選定目安使用回数/日:電動=3000袋以上
袋サイズ(最大):45 cm
最新タイプ:Kタイプ
包装可能な包材(2枚以上あわせての合計)

片側加熱タイプ

PE : 0.4 mm、

PP : 0.3 mm、

NY : 0.3 mm、

PVA : 0.3 mm、

その他ラミネート : 0.4 mm

上下加熱タイプ

PE : 0.6 mm、

PP : 0.4 mm、

NY : 0.4 mm、

PVA : 0.4 mm、

その他ラミネート : 0.5 mm


FR-450 SBシリーズの概要

FR-450 SBシリーズは、重めの内容物に対応するアングルへ引っかけ固定方式のテーブルを標準装備し、米袋などのシール作業で重宝していただくことができる電動タイプのシーラーです。
多彩なバリエーションがあり、食品から工業製品まで幅広い用途でご活用いただいているロングセラー製品です。


簡単な操作

コントロールユニット(タイマー)のボタンを押して加熱時間などを設定します。
各設定はモード切替により設定できます。
使用される包材に応じたシール条件を設定後、「自動連続運転」とエアペダルを踏む「マニュアル運転」が選択できます。

コントロールユニット解説用イラスト

 以下の使い方の解説はご購入前のご検討サポートとして、製品の操作方法を簡単に紹介しています。
ご購入後、製品をご使用になる場合は必ず「取扱説明書」をよくお読みいただきご使用ください。

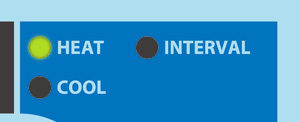

1 コントロールユニットで「加熱時間」「冷却時間」「連続運転・運転間隔時間」等を設定します。

操作方法:コントロールパネル各部解説のイラスト

操作方法:コントロールパネル各部解説のイラスト

2 シール部に袋をセットし、エアペダルを踏む操作を行います。
連続運転の場合は設定した時間に応じてシール部に袋をセットします。

操作方法:エアペダルを踏む、テーブルスイッチ板を押さえる、連続運転のイメージイラスト

もう少し詳しくご紹介「FR-450 SB:製品操作方法(取扱説明書PDFより抜粋) 」

アングル固定式テーブル(標準装備)

お客様の作業環境に合わせてテーブルの高さが調整できます。
シーラー両サイドのアングルへ引っかけることでテーブルを固定します。
米袋なら3~15 kg程度まで対応します。

FR-450使用イメージの写真

テーブルサイズ 幅410 × 奥行190 mm

多様な用途に対応

袋の厚さ、材質に合わせてシール圧力の調整が可能です。圧着レバー中央の圧力調整ナットを回転させて調整を行います。

圧力調整ナット設定方法解説用イラスト

シール幅は2、 5、 10 mmの製品があります。
厚さ0.3 mm(重ね合わせ合計数値)までの包材のシールができる片側加熱タイプ、
厚さ0.4 mm(重ね合わせ合計数値)までの厚手袋、ラミネート袋に対応できる上下加熱タイプがあります。
上下加熱タイプは、厚手袋やガゼット袋などにも対応します。
ガスバリア性包材に脱酸素材を封入することで保存期間を延ばすことが可能です。

10 mm上下加熱仕様機は組紐ヒーターを採用

FR-450 SBシリーズの「シール幅10 mmの上下加熱仕様機」、製品名称の末尾が「10WK」の製品には組紐ヒーターを採用しています。

組紐ヒーターは、ニッケルクロム(NiCr)の細線を組紐状に編んで造った、大きな段差も吸収する柔軟性の高さが特徴であるヒーターです。
従来のリボンヒーターと比較して段差の大きな袋(ガゼット袋など)でもヒーターの縁の形状が丸い特性から"エッジ切れ"の無い、丈夫なシールを行うことが可能で、繰り返して使用しても傷がつきにくい構造を持ち、耐久性の高いヒーターで厚手フィルムやラミネート袋、厚手ガゼット袋のシールに対応します。

組紐ヒーター拡大写真

下写真はFA-300-10WKでの取り付け例です

組紐ヒーター取り付け例の写真

オプション

印字機取付可能

FR-450SBシリーズはプリンター(2列印字器:FEP-N3シリーズ)の取り付け可能がです。
FEP-N3シリーズの詳細はFEP-N3製品情報をご覧ください。
取付対応製品は下記表の通りです。

取付対象製品

内側

外側

FR-450 SB片側加熱式

FEP-N3

FEP-OS-N3

FR-450 SB上下加熱式

FEP-N3

取付不可

下写真はFR-450 FEP-N3取り付け例

FR-450 FEP-N3取り付け例の写真

安全対策

過熱防止

ヒーターに対する通電状態が連続して続く場合、加熱開始から4秒以内に電源スイッチがOFFになり、電源が遮断されます。

シール部指はさみ防止

指や異物などがシール部に挟まれた場合、エラーが表示され、圧着レバーが初期状態に戻ります

 幼児などの細い指の場合は圧着レバーが降りきってしまう場合があります。
