スチームシーラー® EPV-610、 EPV-610NTW

使



使

EPV-610、 EPV-610NTW

イーピーブイ ロッピャクジュウ、 イーピーブイ ロッピャクジュウ エヌティダブル

スチームシーラー® =EPV-610

イジェクター脱気式 スチームシーラー® =EPV-610NTW

シールに電気を使用しません。

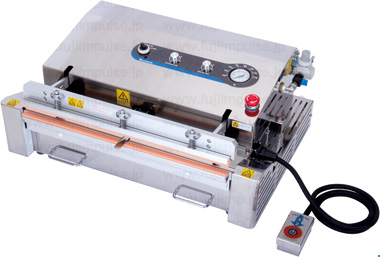

写真は脱気機能付きEPV-610NTW

脱気機能付きEPV-610NTWの写真

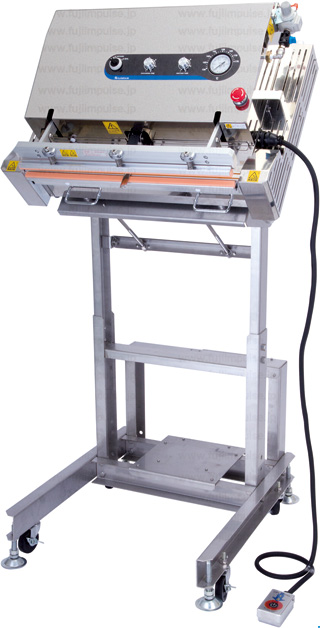

写真は脱気機能付きEPV-610NTW

脱気機能付きEPV-610NTWをスタンドに搭載した写真

スチームシーラー®の防爆対策

加熱部に電気ヒーターを使用していません

1 シールを行う熱源として「高温飽和水蒸気」を使用していますのでシール部には爆発を招く危険要素である発火源がありません。

2 蒸気圧力でシール温度を設定するので発火温度までシール加熱温度が上昇することがありません。

駆動系に電気を使用していません

スチームシーラー®の駆動制御は電気を一切使用しない「エアシーケンサー」を採用。エアシリンダーでカムを回転させ、エアバルブを開閉するエアシーケンサーによる制御システムには爆発を招く発火源が存在しません。

 ご使用いただく際、飽和水蒸気、圧縮エアをご用意いただく必要があります。

危険場所で使用できます

第一類および第二類危険箇所で包装作業を行うことができますので、包装作業を行う非危険場所を別途設置する手間とコストを削減することができます。
また、危険箇所でのシーラー使用に当たっての諸手続を大きく簡素化することができます。

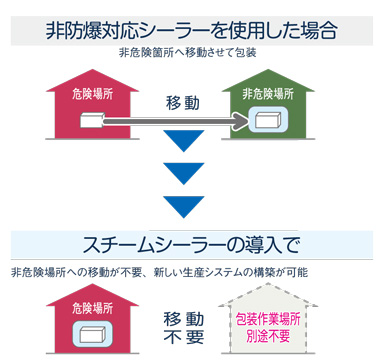

スチームシーラー導入による改善点解説イラスト

脱気機能付き(NTWモデル)

NTWモデルは、シール部の脱気用ノズルから、袋内の空気を脱気した後にシールを行うことができます。
真空源には真空ポンプではなく イジェクター による脱気方式を採用しており、圧縮空気の供給だけで脱気をおこなうことができます。

仕様

製品名称

EPV-610

EPV-610NTW

電源

不要

不要

飽和蒸気圧 MPa 1

0.3〜0.8

0.3〜0.8

飽和蒸気量 kg/h

10以上

10以上

真空源

イジェクター 2

脱気方式

ノズル方式

到達真空度 kPa 3

−31.4

脱気速度 4

不要

駆動方式

エアシーケンサー制御

エアシーケンサー制御

エア源

外部配管

外部配管

適合コンプレッサー

0.75 kW 80 L/min 0.6 MPa 以上

1.5k W 165 L/min 0.6 MPa 以上

シール方式

片側下部加熱

片側下部加熱

シール長 mm

610

610

シール幅 mm

8

8

加熱温度 ℃

130〜160

130〜160

加熱時間 sec.

1〜20

1〜20

冷却時間

固定

固定

脱気時間 sec.


1〜20

機械質量 kg

44

54

機械寸法 mm

幅780 × 奥行544 × 高310

幅780 × 奥行553 × 高310

1 使用するフィルムにより決定されます。

2 イジェクター脱気方式は、高圧縮エアの流動を利用した脱気方式で袋から吸い込んだ、粉末などを機械本体内にためず、直接機械外部に放出する脱気方式です。

3 到達真空度は0 torrを-101.3 kPaとしています。

4 イジェクターの脱気能力は、メーカーカタログ値です。

製品紹介ビデオ

スチームシーラー®製品紹介ビデオ
(6分42秒)
