ベルトシーラー 132-20W

電動・加熱温度制御卓上型インパルス式ベルトシーラー

インパルス式のベルトシーラーで高速シーリング。

 

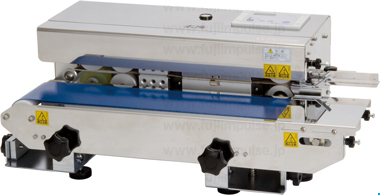

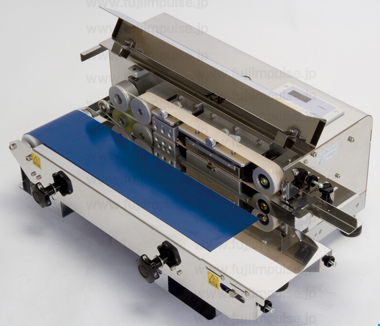

写真はSE-SBTA132-20W（型式名称）

 

掲載カタログ
＝No.0016：ベルトシーラーカタログ（改訂版作成中）

 

主な特徴

用途・特長：ベルト式電動シーラー
操作方法：電動
包装形態：シール専用
機種選定目安使用回数/日：電動＝3000袋以上
袋サイズ（最大）：--------
包装可能な包材（2枚以上あわせての合計）：

上下加熱仕様機

PE : 0.6 mm、

PP : 0.4 mm、

NY : 0.4 mm、

PVA : 0.4 mm、

その他ラミネート : 0.5 mm

---

 

 

■ 加熱温度制御機能搭載インパルス式ベルトシーラー

加熱温度制御機能搭載インパルス式ベルトシーラー
加熱温度制御機能を備えたインパルス方式のベルトシーラーは「予熱の必要が無く、加熱工程だけヒーター部に通電する」インパルスシーラーのメリットをさらに向上させ、「設定加熱温度を維持したままシールできる」たいへん効率的で無駄な電力を消費しないシーラーです。



下はシール幅10 mm幅仕様機SE-SBTA132-10W P-N3（型式名称）の写真です

 

■ シールスピード（最速7 m/分）

熱板シーラーの特性を最大限に活かしたシーラーが従来からの熱板式ベルトシーラーです。熱板式ベルトシーラーの強みはヒーター部が加熱温度に達すれば、非常にスピーディーにシールを行うことができると言うことでした。
富士インパルス：ベルトシーラーは、インパルスシーラーのメリットとベルトシーラーのメリットの双方を備え、よりスピーディな作業で美しいシールを行っていただくことが可能です。
シールスピードは、2～7 m/分の範囲で調整することが可能です。



下はシール幅10 mm幅仕様機SE-SBTA132-10W（型式名称）の写真です

 

■ 簡単な操作

※ 以下の使い方の解説はご購入前のご検討サポートとして、製品の操作方法を簡単に紹介しています。
ご購入後、製品をご使用になる場合は必ず「取扱説明書」をよくお読みいただきご使用ください。

1. コントロールユニットで「加熱温度」「ベルト速度」等を設定します。

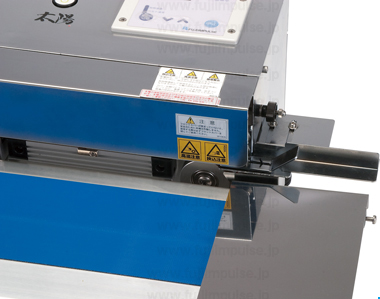

2. シールゲージに沿って袋端を袋挿入部に差し入れるとフィルム検知スイッチがON状態になり、ベルトが回転を始めます。袋端をベルトで挟み込む位置までスライドさせて挿入刷れば、シールがスタートします。

 

■ デザインローラーを交換することでシールの仕上がり模様を変更することができます

下はシール幅10 mm幅仕様機SE-SBTA132-10W （型式名称）の写真です

上写真の赤色枠で囲った位置に取り付けられているデザインローラーを交換することでシール仕上がり模様の変更を行うことができます。
デザインローラーは、下記の4種類があります。
製品には「横目のデザインローラー」を標準装備しています。
交換用部品として「ベタ」「 碁盤目」「 粗目」のデザインローラーをご用意しています。

デザインローラーは、六角レンチを使用して取り付けビスを緩めるなどの作業で交換ができます。

 

 

 

 

 

■ 専用スタンドをご用意

適切な作業場所を確保していただくことが困難な場合にご利用いただきたい「専用スタンド台」をご用意いたしました。
スタンド台は、シーラーの角度を水平から最大20 °まで傾斜させることができます。

 

下はシール幅10 mm幅仕様機SE-SBTA132-10W （型式名称）で、
スタンド台を20 °に傾けた状態の写真です

 

下はシール幅10 mm幅仕様機SE-SBTA132-10W （型式名称）で、
スタンド台が水平状態の写真です

 

■ シール幅20 mm仕様機の活用例

 

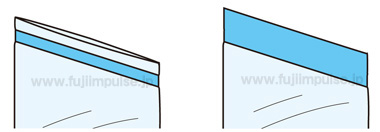

20 mm幅のシール（イラスト右）は、5 mm、10 mmシール（イラスト左）と比較して袋端までのシール部分を形成しやすくなります。

 

また、20 mm幅のシール部分に穴加工を施せば、商品を吊り下げ陳列することができます。

 

プリンター装着モデル

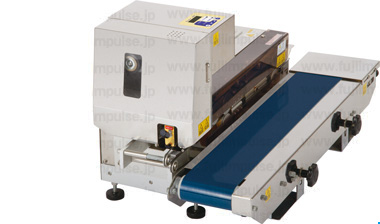

下はシール幅10 mm幅仕様機SE-SBTA132-10W P-N3（型式名称）の写真です

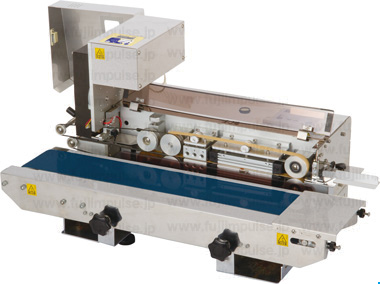

下はシール幅10 mm幅仕様機SE-SBTA132-10W P-N3（型式名称）の写真です

専用プリンターP-N3装備モデルSBTA-132-10W P-N3は、2列印字、1列印字が可能です。
印字位置の調整を行うことができますので、ご使用される包材に応じた印字位置の調整が可能です。

 

■ 様々な便利機能を搭載

・ 印字温度、印字位置調整：コントロールパネルのボタン操作で設定を行います

・ 印字数カウンター：0000〜9999の範囲で印字数をカウントします

・ 印字設定温度到達時にランプ表示：設定した印字温度となった時にランプ表示でお知らせします

・ テープ切れセンサー：プリントテープの交換時期をブザーでお知らせします

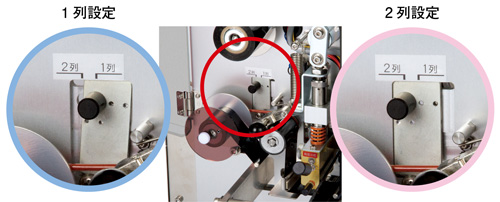

・ 印字列数の切り替え：簡単なレバー操作で1、2列の印字列数切り替えができます

 

■ 一定間隔のテープ送りを実現

プリントテープの送り間隔が最後まで一定で巻き取る構造を持ちますので、プリントテープを無駄なく使用することができます。

 

■ インターロック機能

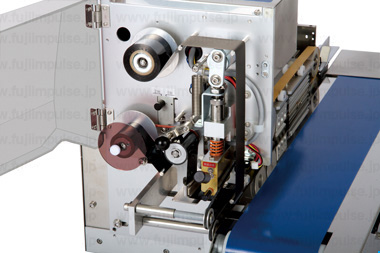

メンテナンスを行う際などプリンターのカバーが開いている状態の時には機械が駆動しない安全機構を持ちます。

 

■ 工具レスで簡単活字交換

工具を使わずに活字を交換できる構造を持ち、日々の活字交換作業の負担を軽減します。

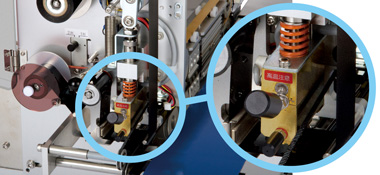

下写真の活字ホルダーをプリンター本体から外してホルダー内の活字を変更します。
下右写真はホルダーの天地を逆にして、活字が見える状態にしています。

 



■ 活字を使用した印字です

文字変更は 活字  を交換することで行います。
活字の素材に"真鍮 しんちゅう "を採用しました。

 

 

 

FAP2-N3で使用する活字は「N3真鍮活字」です。

 

2列印字イメージ

 

 

■ アラビア数字に判読性の高い
 ユニバーサルデザインフォントを採用

アラビア数字の書体にフォントメーカー：株式会社モリサワの判読性が高い書体ユニバーサルフォントを採用しました。

 

 

■ インクを使用しません

印字はインクを使用しない「加熱した活字でプリントテープ  を焼き付ける」方式です。
