V-401NTWシリーズ

使



アイコンの解説

V-401NTWシリーズ

ブイ ヨンマルイチ ネヌティダブル シリーズ

水物用電動シーラー

電動・卓上型・イジェクター脱気シーラー

イジェクター脱気方式で水物・粉末の脱気シール。

写真はV-401NTW

V-401NTWの写真

掲載カタログ
=No.0005:卓上型ガス充填シーラー & 真空脱気シーラー総合カタログ

No.0004:水物シーラー総合カタログ

主な特徴

用途・特長:卓上型・電動イジェクター脱気シーラー
操作方法:電動・エアシリンダー駆動
包装形態:シール専用&脱気
機種選定目安使用回数/日:電動・エア駆動=1000袋以下
袋サイズ(最大):40 cm以下
最新タイプ・Aタイプ
包装可能な包材(2枚以上あわせての合計)

V-401NTW

PE : 0.4 mm、

PP : 0.3 mm、

NY : 0.3 mm、

PVA : 0.3 mm、

その他ラミネート : 0.4 mm

V-401NTW-10W

PE : 0.6 mm、

PP : 0.4 mm、

NY : 0.4 mm、

PVA : 0.4 mm、

その他ラミネート : 0.5 mm


V-401NTWシリーズの概要

V-401NTWシリーズは、脱気方式に真空ポンプを使用しない「イジェクター」を採用した卓上型の脱気シーラー(脱気包装機)です。
高圧縮エアの流動を利用した イジェクター脱気方式 により水物、粉物などの脱気包装にご活用いただける製品です。


水物の包装にご使用いただくことができます

V-401NTWシリーズは「防滴可能のオールステンレスボディ」を採用し、各所にステンレス製のパーツを採用しています。
また、機械作業を進行させるパーツであるエアペダルには「電気部品を使用していないエアペダル」を採用しています。
片側加熱タイプ(V-401NTW)は、水がかかりにくいシール部上部の圧着レバー側にヒーターを取り付けている上部片側加熱式です。

イジェクター脱気方式

V-401NTWシリーズは、真空ポンプではなく袋内から吸い込んだ水、粉末などを機械本体内にためず、直接機械外部に放出する高圧縮エアの流動を利用する「イジェクター脱気方式」を採用した脱気シーラー(脱気包装機)です。
イジェクター脱気方式は、真空ポンプほどの高真空度は得られませんが、脱気速度が大変高いことが特徴です。
そのため高い真空度やガス置換率が求められる場合には不向きと言えます。

V-401NTWシリーズは、

排気速度:1015 L/min

到達真空度:−34.1 kPa

の真空度を得られます。
到達真空度は、0 torrを−101.3 kPaとしています。

 排気速度・到達真空度は、メーカーカタログ値です。

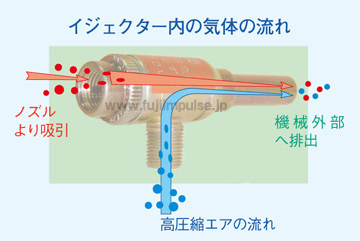

イジェクター内の空気の流れ

ノズルの中で高圧縮空気を機械外部排出方向に噴射するとノズル内の気圧の変化が発生し、ノズル内の空気が機械外部排出方向に流れる現象が発生します。
イジェクター脱気はその現象を利用したものです。
イジェクター脱気は真空ポンプ脱気の約3倍の脱気速度が得られますが、得られる真空度は約2分の1と低くなりますので用途によって不向きとなる場合があります。

イジェクター解説用の写真

簡単な操作

小型コンピューターのシーケンスコントローラーで機械の動きを制御します。
マイコン制御の加熱時間コントローラーを標準装備。エアペダル操作で作業を進めます。
切替スイッチにより操作方法を「シール専用」「マニュアル脱気」「タイマー脱気」から選択できます。

1 シール専用・・・・シール作業だけを行う場合に選択します。

2 マニュアル脱気・・・・目視で好みの脱気具合で脱気包装する場合に選択します。この場合、脱気具合が適度となった時にエアペダル操作で脱気を終了させます。

3 タイマー脱気・・・・脱気具合をタイマーによる脱気時間の長短で設定して脱気包装する場合に選択します。この場合、設定時間経過後、自動で脱気が終了します。

リセットが可能なカウンター機能があります。
また、作業性の高いテーブルを標準装備しています。

V-401NTW各部解説用の写真イラスト

多様な包材に対応

製品バリエーションとして、
厚さ0.3 mm(重ね合わせ合計数値)までの包材のシールができる片側加熱タイプ(V-401NTW)と
厚さ0.4 mm(重ね合わせ合計数値)までの厚手袋、ラミネート袋に対応できる上下加熱タイプ(V-401NTW-10W)があります。

コンプレッサー別途必要

V-401NTWシリーズは機械を駆動させるために別途、エアコンプレッサーが必要となります。
以下の能力を持つコンプレッサーをご準備ください。

適合コンプレッサー

1.5 kW 165 L/min 0.6 MPa以上

オプション

クリアカバー装着可能

シール部全体を覆いながらもシール稼働部の動きを確認することができ、かつシール部に指などが触れる危険性を軽減するクリアカバーをオプションにてご用意しています。

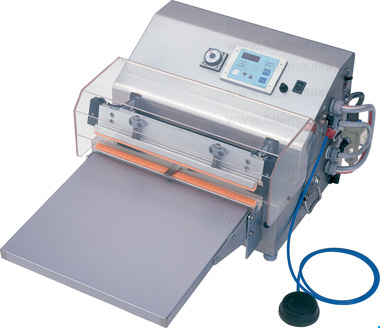

クリアカバー取り付け

V-401NTWクリアカバーを取り付けた状態の写真

安全対策

過熱防止対策

シール加熱時に設定時間以上の電流が流れると自動的にOFFになる過熱防止回路付漏電ブレーカーを標準装備しています。

クリアカバー装着可能

シール部全体を覆いながらもシール稼働部の動きを確認することができ、かつシール部に指などが触れる危険性を軽減するクリアカバーをオプションにて用意しています。 オプション欄の写真をご参照ください。

指はさみ防止

万一、指、異物などがシール部に挟み込まれた場合、約1秒以内に加熱工程に進まないと加圧が解除され、圧着レバーが初期状態に戻ります。

 幼児などの細い指の場合は圧着レバーが降りきってしまう場合があります。

異常時復帰操作

レバー下降時、エアペダルから足を離すと圧着レバーが上がります。
