FiKシリーズ





 600サイズは「特殊テーブル」が標準テーブル扱いになります。

アイコンの解説

FiKシリーズ

エフアイケー シリーズ

足踏み式・頭部可動タイプシーラー

粉末を袋からこぼさずシーリング。

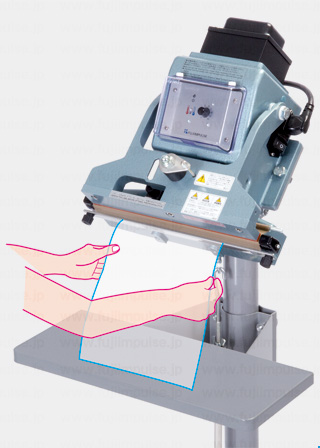

FiK-300使用イメージの写真

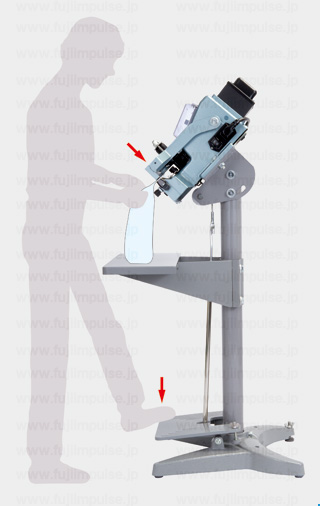

FiK-300使用イメージの写真_側面より

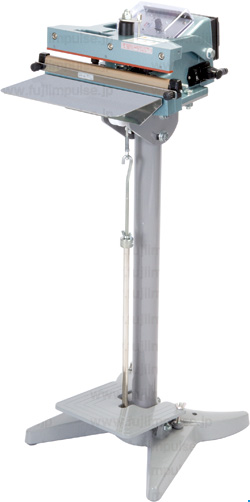

FiK-300:標準テーブル取付例

FiK-300の写真

■ FiK-300:こちらからFiK-300頭部水平時の特殊テーブル(オプション)取り付けイメージ画像をご覧いただけます

FiK-300:頭部45 °傾斜:特殊テーブル(オプション)取付例

FiK-300:頭部45°傾斜:特殊テーブル取付例の写真

掲載カタログ=No.0006:足踏みシーラー総合カタログ

主な特徴

用途・特長:頭部可動式足踏み式シーラー
操作方法:足踏み
包装形態:シール専用
機種選定目安使用回数/日:足踏み式=1000~3000袋
袋サイズ(最大):20、30、45、60 cm
最新タイプ:片側加熱式=Gタイプ、上下加熱式=Fタイプ
包装可能な包材(2枚以上あわせての合計)

片側加熱タイプ

PE : 0.4 mm、

PP : 0.3 mm、

NY : 0.3 mm、

PVA : 0.3 mm、

その他ラミネート : 0.4 mm

上下加熱タイプ

PE : 0.6 mm、

PP : 0.4 mm、

NY : 0.4 mm、

PVA : 0.4 mm、

その他ラミネート : 0.5 mm


FiKシリーズの概要

Fiシリーズは比較的安価で多彩なバリエーションを持つ足踏み式タイプのシーラーです。
食品から工業製品まで幅広い用途でご活用いただいているロングセラー製品です。
FiKシリーズは粉物などの包装用途において袋から中身がこぼれ出さないポジションでシーリングしていただけるよう頭部が水平から垂直位置まで任意の位置にセットすることができるタイプです。

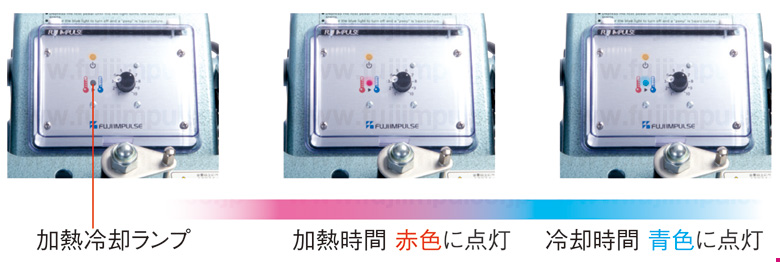

加熱・冷却時間をランプの色表示でお知らせ

タイマーのランプが加熱中は赤色に点灯、冷却中は青色に点灯してシールを美しく仕上げるために重要な"冷却時間"を目視で確認することができます。
冷却が終了すると青色表示が消灯し、シール終了の合図音がピッと鳴ります。

加熱・冷却ランプの色変化解説用の写真

画像のランプの発光はイメージです

簡単な操作

軽い足踏み操作で美しく丈夫なシールが行えます.
シール部の角度が水平から床面方向へ45 °の範囲で変えることができます。
シーラー頭部を床面方向へ角度を下げることで粉末や粒状物を袋からこぼさずにシール作業を行うことができます。
タイマーで加熱時間を設定し、袋をシール部にセットします。ペダルを踏むだけでシールができあがります。
加熱時間は包材の種類・厚みなどにより異なります。

 以下の使い方の解説はご購入前のご検討サポートとして、製品の操作方法を簡単に紹介しています。
ご購入後、製品をご使用になる場合は必ず「取扱説明書」をよくお読みいただきご使用ください。

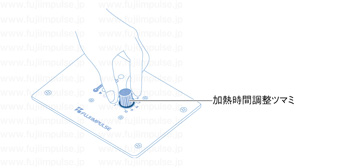

1 タイマー中央のツマミを回して加熱時間設定します。

操作方法:加熱時間調整ツマミを回すの解説イラスト

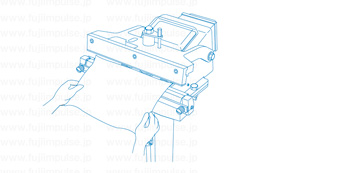

2 袋を両手で持ちシワがなくなるように両手でピンと張りながらシール部へセットします。

操作方法:シール部へ袋をセットの解説用イラスト

上イラストはFi-300のイラストです

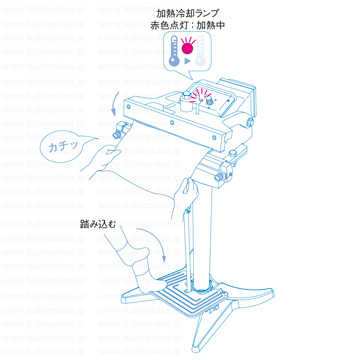

3 カチッとマイクロスイッチの音がするまでペダルを踏み込みます。
加熱冷却ランプが赤色に点灯し、加熱が開始されます。

操作方法:ペダルを踏み加熱冷却ランプ赤色に発光の解説用イラスト

上イラストはFi-300のイラストです

4 加熱工程が終了すると加熱冷却ランプが青色に点灯します。
加熱冷却ランプが青色に点灯している間、ペダルを踏み込んだままにして冷却時間をとってください。

操作方法:加熱工程終了し、加熱冷却ランプが青色に発光の解説用イラスト

上イラストはFi-300のイラストです

5  加熱冷却ランプの青色ペダル点灯が消え、シール終了の合図音がピッと鳴ったらペダルの踏み込みを終了させ、シール作業は完了です。

もう少し詳しくご紹介「FiKシリーズ:製品操作方法(使い方) 」

テーブル

お客様の作業環境や製品に応じて各種のFiKシリーズには一般的な想定で適切と思われるテーブルを標準で装備しています。
また、お客様の作業環境や製品に応じて各種のテーブルをオプションでご用意しています。標準装備のテーブルでは使い勝手が合わない場合などオプションテーブルのご使用をご検討ください。

多様な用途に対応

シール長さ200、300、450、600 mmに対応。
シール幅は2、 5、 10 mmの製品があります。
厚さ0.3 mm(重ね合わせ合計数値)までの包材のシールができる片側加熱タイプ、
厚さ0.4 mm(重ね合わせ合計数値)までの厚手袋、ラミネート袋に対応できる上下加熱タイプがあります。
上下加熱タイプは、厚手袋やガゼット袋などにも対応します。
ガスバリア性包材に脱酸素材を封入することで保存期間を延ばすことが可能です。

10 mm上下加熱仕様機は組紐ヒーターを採用

FiKシリーズの「シール幅10 mmの上下加熱仕様機」、製品名称の末尾が「10WK」の製品には組紐ヒーターを採用しています。

組紐ヒーターは、ニッケルクロム(NiCr)の細線を組紐状に編んで造った、大きな段差も吸収する柔軟性の高さが特徴であるヒーターです。
従来のリボンヒーターと比較して段差の大きな袋(ガゼット袋など)でもヒーターの縁の形状が丸い特性から"エッジ切れ"の無い、丈夫なシールを行うことが可能で、繰り返して使用しても傷がつきにくい構造を持ち、耐久性の高いヒーターで厚手フィルムやラミネート袋、厚手ガゼット袋のシールに対応します。

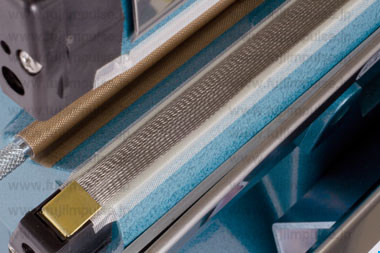

組紐ヒーター拡大写真

下写真はFA-300-10WKでの取り付け例です

組紐ヒーター取り付け例の写真

オプション

テーブル

作業環境に合わせて選択できます

お客様の作業環境や包装対象に応じて各種のテーブルを用意しています。製品ごとに一般的な想定用途で適切と思われるテーブルを標準装備していますが、標準テーブルでは適合しない場合は、オプションのテーブルを取り付けることをご検討ください。

1 標準テーブル:ステンレスの1枚板状のテーブルです。シールフレーム(シーラー頭部)に取り付けるタイプです。
標準テーブルの耐荷重は2 kgまでです。
600サイズは「特殊テーブル」が標準テーブル扱いになるため「600標準テーブル」はラインナップがありません。

2 特殊テーブル(オプション):支柱パイプに取り付けるタイプです。重量のある包装物でも支えることができます。支柱パイプの支柱部の範囲で高さ調整が可能です。大袋用シーラーであるFi-600シリーズでは特殊テーブル形状のテーブルが標準テーブル扱いになり、製品に附属しています。
特殊テーブルの耐荷重は20 kgまでです。

200標準テーブル

   200標準テーブルの写真

300標準テーブル

   300標準テーブルの写真

300/450特殊テーブル

   300/450特殊テーブルの写真

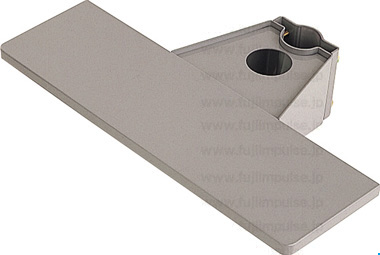

600(特殊)テーブル

   600標準(特殊)テーブルの写真

プリンター取付可能(オプション)

FiKシリーズはプリンター(2列印字器:FEP-N3シリーズ)の取り付け可能がです。
FEP-N3シリーズの詳細は FEP-N3製品情報をご覧ください。
取付対応製品は下記表の通りです。

取付対象製品

内側

外側

FiK-200片側加熱式

FEP-N3

FEP-OS-N3

FiK-200上下加熱式

FEP-N3

取付不可

FiK-300 片側加熱式

FEP-N3

FEP-OS-N3

FiK-300 上下加熱式

FEP-N3

取付不可

FiK-450 片側加熱式

FEP-N3

FEP-OS-N3

FiK-450 上下加熱式

FEP-N3

取付不可

FiK-600 片側加熱式

FEP-N3

FEP-OS-N3

FiK-600 上下加熱式

FEP-N3

取付不可

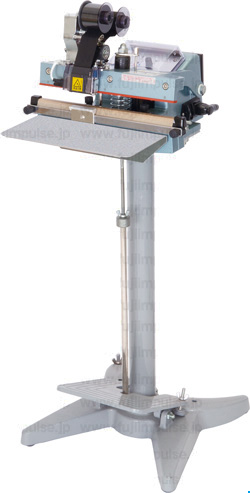

下写真はFi-300での プリンターFEP-N3(オプション) 取付例

Fi-300にプリンターFEP-N3(オプション)取付した状態の写真

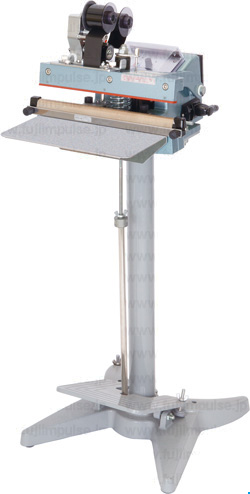

下写真はFi-300での プリンターFEP-OS-N3(オプション) 取付例

FI-300にプリンターFEP-OS-N3(オプション)取付した状態の写真

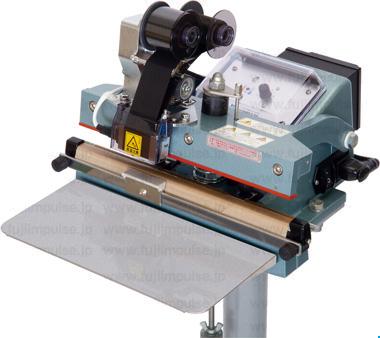

下写真はFi-300での プリンターFEP-N3取り付け例

Fi-300にプリンターFEP-N3(オプション)取付した状態のシーラー頭部の写真

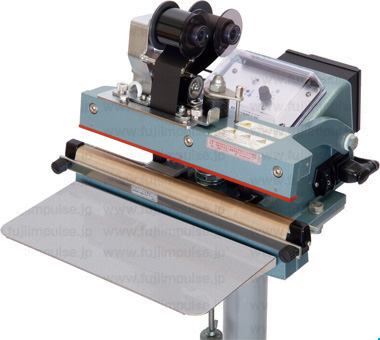

下写真はFi-300での プリンターFEP-OS-N3取り付け例

Fi-300にプリンターFEP-OS-N2(オプション)取付した状態のシーラー頭部の写真


FiKシリーズはPK-101(オプション)を取り付けることができません。ご注意ください。

安全対策

過熱防止対策の電源スイッチ

ヒーター過熱が万一発生した場合(加熱開始後約4秒経過しても加熱が終了しない場合)、自動的に電源スイッチがオフ状態になり、ヒーターの加熱を停止します。
